矿用智能应急救援广播通讯系统(KTK136)

简要描述：系统从煤矿企业的实际需求出发，结合广播技术现状及发展方向，采用数字技术、单片机编解码技术，是目前国内最为领先的煤矿广播技术。系统规划设计为“音源数字化、播放自动化、管理智能化、扩展自由化、操作人性化”的可寻址煤矿智能广播系统，采用FM调频频分复用技术、FSK数字编码控制技术有线调频传输多路煤矿广播节目。以其“优质、经济、稳定、实用”等特点，是煤矿企业井下语音最佳解决方案，已经得到了全国众多煤矿的认可。系统闲时播放音乐，工作期间播放矿井安全知识及规章制度，遇到紧急情况时能及时播放疏散信息及注意事项，实用性极强。该系统还可广泛应用于工厂、小区、商场、宾馆、机场、码头、车站等场所，是现代生活与工作中不可缺少的部分。

系统由前端及信号源部分、信号传输与分配部分、终端接收设备等三部分组成：

1. 前端及信号源部分

由前端由音源单元、主控与信号切换控制单元、音频信号调制与放大单元组成，所有设备均布置在主机房。

音源单元：由数字节目源主控计算机及多路数字播放软件组成。煤矿可根据实际使用情况选择卡座1-3台，用于播放磁带节目；配置DVD一台，用于播放DVD、VCD、CD、MP3光盘节目；收音头二台转收当地广播电台节目；配置调音台一台用于播音员播送自办节目。

主控与信号切换控制单元：由调制解调器、自动编码器和系统播控软件等组成。调制解调器、自动编码器可接收主控计算机RS232通讯，指定用户通过对调制解调器、自动编码器的操作，实现自动或手动寻址编码控制，全数字硬盘自动播放。可以对终端音箱电源自动或手动开关，统一管理。

音频信号调制与放大单元：信号放大器组成。根据煤矿不同的地区，选择调频调制器的数量，以满足不同地区同时播放不同节目的要求。所有调制信号经自动编码器混合，放大器放大后，输出到主干网络传送到各个地区终端。

2. 信号传输与分配部分

系统采用光缆共缆传输方式传输音频载波信号、FSK寻址编码控制信号，现在煤矿大部分都有井筒光缆，所以可以利用已有的光缆传输广播信号。

3. 终端接收设备及收听方式

各个终端采用可寻址煤矿智能音箱收听，音箱的数据检测指示灯很方便的检测网络数据通信状况，易于安装调试及维护。

采用寻址接收控制机接收放大后音频信号调频传输。自动状态下可由计算机系统进行寻址控制，播放安全规程、音乐；手动状态时无须操作计算机可实现本地控制，播送卡座音频信号、麦克风音频信号。另外也可以在矿内的广场、草坪、花园安装室外造型音箱，可以形成煤矿井上、井下的统一广播。

3、 系统功能

多路广播功能：系统可以实现多套节目同时传输，完全满足煤矿要求。

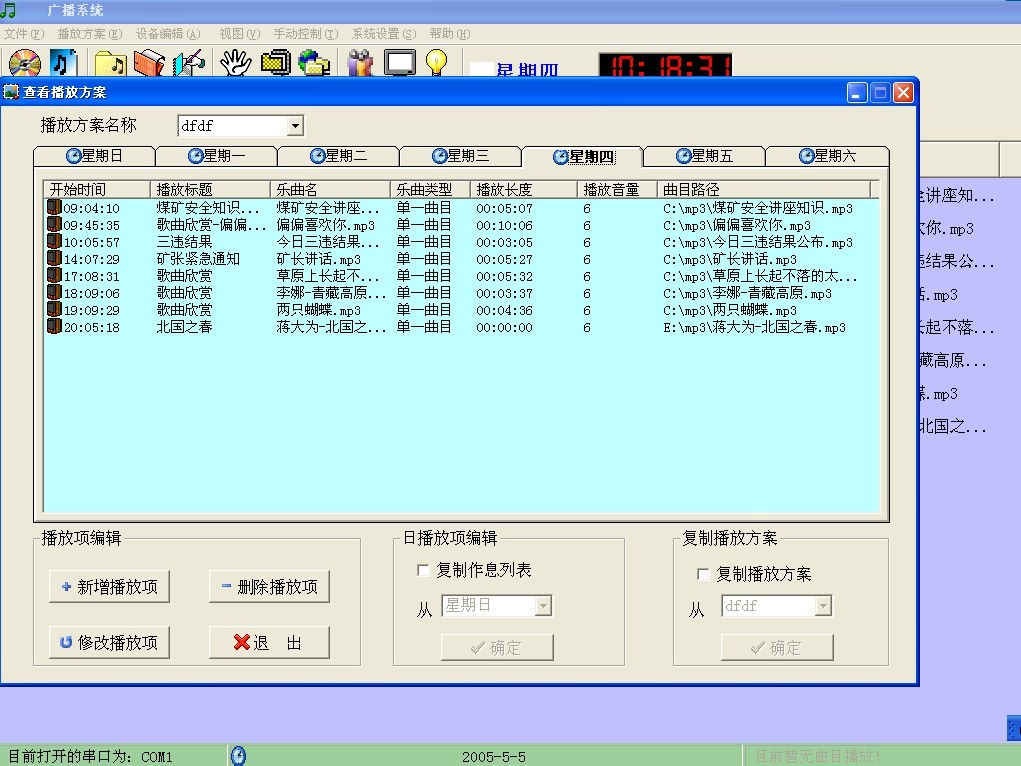

自动播放功能：系统由一台专用PC机作为主控计算机，同时兼做数字节目源，通过系统播放和控制软件可实现手动、自动定时播放。煤矿可将安全教育、标语、轻松音乐等常用曲目，存储在硬盘上，实现全自动非线性播出。无需人工干预，即可自动播放，实现了真正无人值守。可按照周来制作不同的播放方案，实现按星期循环播放。

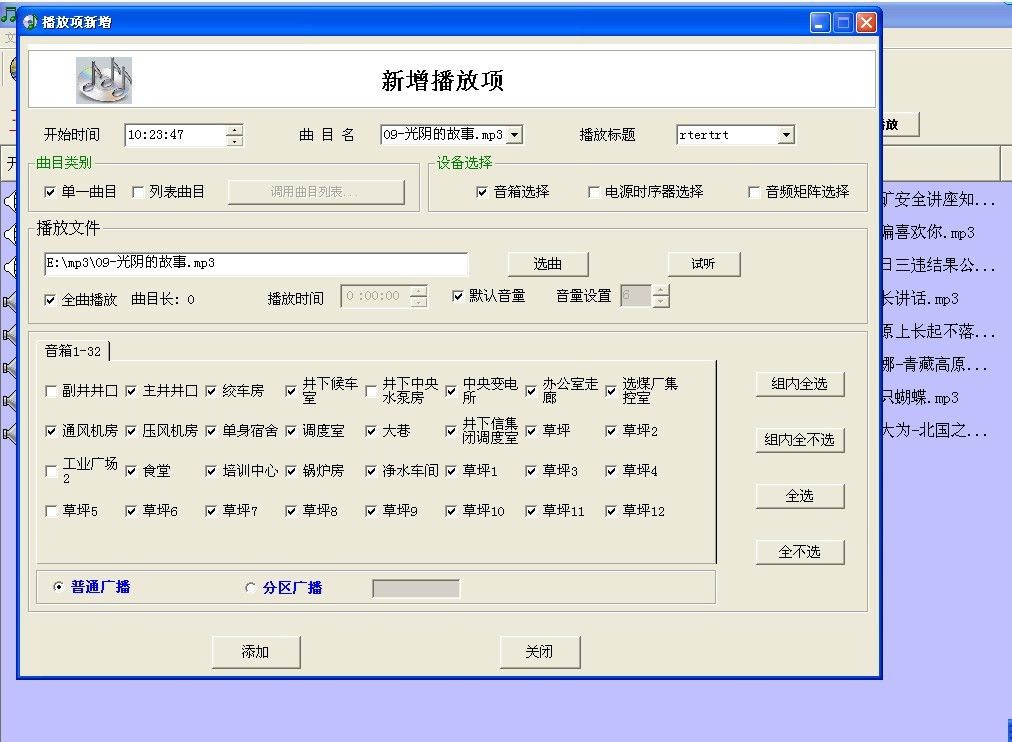

可寻址功能：调制解调器、自动编码器及控制软件操作简单、界面醒目、功能强大、性能稳定、可实现1024分区控制。通过操作主控计算机，可自动或手动进行按地区等分组广播、分区域广播（如办公区、井下候车室、食堂），如对井下候车室播放安全教育、轻松音乐；可做到单独控制，如对办公区播放通知等；也可进行全矿广播。操作方便，真正实现了可寻址到点控制。

自动安全教育口号、标语、音乐铃声、背景音乐功能：系统内置百多首歌曲、音乐及安全教育口号、标语，悠扬的音乐代替高达90分贝刺耳的电铃声，矿工休息时响起动人的歌声；让背景音乐自动或手动播放到指定区域，使矿工不再承受噪音干扰，使矿工在轻松的环境中工作、休息，既加深了矿工的安全教育，又缓解了矿工的疲劳。

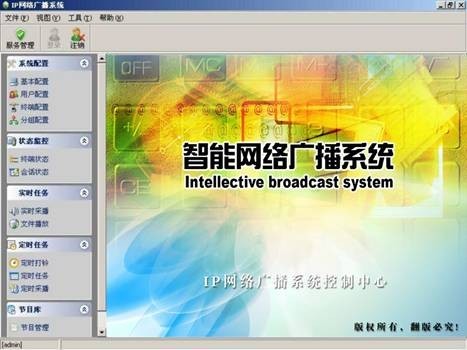

局域网和INTERNET网络控制功能：可以采用电脑+IP网络传输的工作方式，在分控的电脑上安装专门分控、插播软件，将话筒直接插到电脑麦克风输入口，无须再添加硬件设备，节约成本；分控软件可根据权限大小进行分区或单点广播通知，播放录音讲话、背景音乐。
