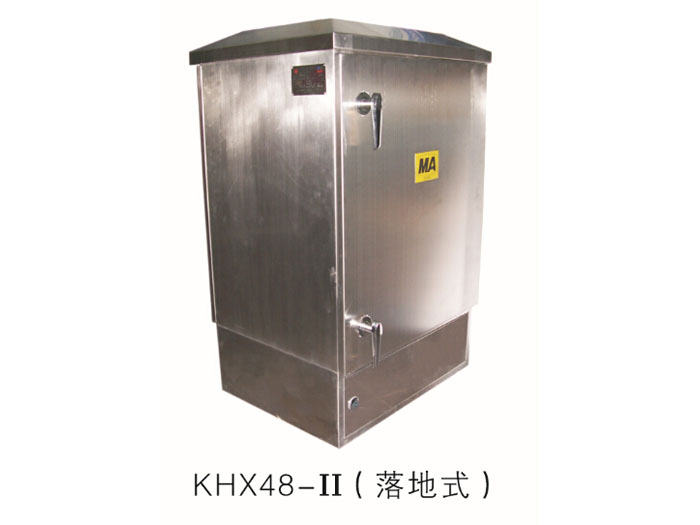

落地式KHX48通信线路避雷器

概述

调度通信系统是煤矿安全生产“六大”系统里面必备的系统，是生产通信、救援保障、指挥调度必不可少的联系通道。因此通信系统的大对数电缆的通信传输线路的保护就显得非常重要。当携带有大能量的雷电击中系统防雷能力较薄弱的通信传输线路，尤其在击中有一定高度的架空传输线路后，尽管传输线路使用的是屏蔽线缆，并要求做可靠接地(如果屏蔽效果不好，接地质量较差则更危险)，但雷电的危险能量仍能窜入线路中，并进入正在运行的设备，轻则造成设备损坏，重则有可能因设备损坏造成电火花外漏，由电火花引起井下瓦斯和煤尘的爆炸。因此国家《煤矿安全规程》第四百五十九条第三款规定:通信线路必须在入井口装设熔断器和防雷电装置，就是为了规避这个风险，以保证通信线路的绝对安全。

KHX48系列通信线路避雷器，集成了通信线路不同电压等级的防雷和熔断保护。对过电压进行钳位，过电流进行熔断，雷击大电流直接对地泄放。以保证通信线路的绝对安全。为了更好的识别某一路的电压通信线路状态，KHX48-II型增加了通信线路状态包括空闲、通话、振铃等指示。KHX48-III型增加了JY-CLMS32智能通信线路管理系统，及在没有配置耦合安全珊的情况下可以选配耦合安全珊模块。在通信线路管理系统里面能智能显示某一路的线路状态。一旦某一线路出现了故障，系统能提示并能报警。

主要技术参数

12345工作环境

a)环境温度为0~ 40℃；

b)相对湿度为95%；

c)大气压力为80～106kPa；

d)使用场所：可适用有甲烷、煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

 工作电压

KHX48 –L、 II型都为无源型， KHX48-III型中的JY-CLMS32通信线路管理系统需要提供电源接入，其中电源的工作电压为：AC220V,50Hz,或者DC12V  1A的工作电压。电压的波动范围：AC:90V~250V；DC 10.5~14V。

 其他技术参数
